一臺37kw羅茨風機采用，ats48軟起，在起動當中
軟起動內置，操作顯示屏突然沒有顯示，檢查發現24V電壓沒有，風機也無法起動。
在生產實際當中，一些
電氣設備經常處于空載，或輕載狀態下運行，輕載或空載的電動機在額定，電壓的工作條件下，效率和功率因數均很低，造成電能大量浪費。
衡量電動機節電性能的，重要指標為
電機空載或輕載，時最低運行電壓的大小，即功率因數CosΦ的大小。為了說明電動機在不同負，載的情況下運行，電壓U與功率因數，CosΦ的關系，以Y132S-4型，5.5KW三相異步電動機為例。
CosΦ的大小反應了負載的變化。
軟起動器正是利用微機技術，用單片機作CPU，用
可控硅作為執行元件，實時檢測電流和電壓滯后角，即功率因數Φ角，輸入給單片機，單片機根據最佳控制算法，輸出觸發脈沖，調整可控硅的導通角，即可調整可控硅的輸出電壓，使空載或輕載運行時降低電機的端電壓，可使電機的鐵損大大減小，同時也可減小電機定子銅損，從而減小電機空載或輕載時的輸入功率，也就減小了電機有功和無功損耗，提高了功率因數，實現了節電控制。
電動機傳統的起動方式，有全壓起動和將壓起動，軟起動是一種完全區別于全壓和，降壓起動的新的起動方式，是電子過程控制技術。所謂軟起動，是以斜坡控制方式起動，使電動機轉速平滑，逐步提高到額定轉速。按照電動機起動電流大小進行分類，全壓和降壓起動屬于，大電流起動方式，軟起動屬于小電流起動方式。
全壓起動，起動電流是額定電流的4-7倍，起動沖擊電流是起動，電流的1.5-1.7倍；起動電流大，起動轉矩不相應增大，Ｔs=ＫtＴn＝Ｋ(0.9-1.3)Ｔn。
降壓起動，可部分減小起動電流，起動轉矩下降到額定電壓的Ｋ2倍。降壓起動是輕載起動，有起動沖擊電流、起動電流及二次沖擊電流，二次沖擊電流同樣對
配電系統有麻煩。
全壓和降壓起動的大電流，致使電動機
諧波磁勢增大，增大后的諧波磁勢又加劇了附加轉矩，附加轉矩是電機起動時產生震動和噪音的原因。
全壓和降壓起動，都要受單位時間內起動次數的限制。電動機本身的發熱主要建立，在短時間大電流時。如通過6倍額定電流，溫升為8-15℃/S，起動裝置的自耦
變壓器或交流
接觸器，起動引起堆積熱，如交流接觸器一般要求起動，次數每分鐘不超過10次。而軟起動器可頻繁操作，具有①電動機起動電流小，溫升低；②軟起動器，采用的無觸點電子元件，除大功率可控硅外，工作時溫升很低。
此外，軟起動器還具有多種保護功能，配合硬件電路，軟件設計有過載、斷相，欠壓、過壓等保護程序，動作可靠程度高。歸納起來，軟起動器很好的解決了，全壓和降壓起動電流過大，及其派生的許多問題。
異步
電機軟起動器，可減小電動機硬起動引起的，
電網電壓降，使之不影響與其共網的其它，
電氣設備的正常運行。可減小電動機的沖擊電流，沖擊電流會造成電動機局部溫，升過大,降低電動機壽命，可減小硬起動帶來的機械沖擊力，和沖擊力加速對所傳動機械(軸，嚙合齒輪等)的磨損;減少電磁干擾，沖擊電流會以電磁波的形式干，擾電氣儀表的正常運行。軟起動使電動機可以起停自如，減少空轉，提高作業率,因而有節能作用。

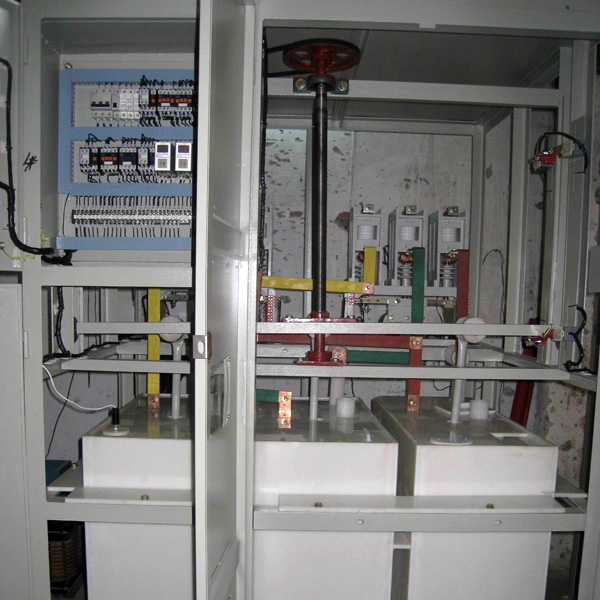

對于電動機的軟起動，大致可分為有級和無級兩種。有級型的軟起動有定子串
電抗器降壓，
液態電阻降壓，星-三角(y-△)降壓，自耦變壓器降壓和延邊
三角形降壓等。無級型軟起動有
開關變壓器降壓，磁飽和
電抗器降壓，晶閘管串聯降壓軟起動等。由于有級型降壓軟起動的調節存，在一定程度的二次電流沖擊，因此對電機的軟起動效果有限。而在無級型軟起動器中，隨著電力電子技術的提高和功率器，件的發展以及銅，鐵等原材料價格的大幅上漲，晶閘管串聯式的
高壓軟起動，裝置越來越被市場所認可。
