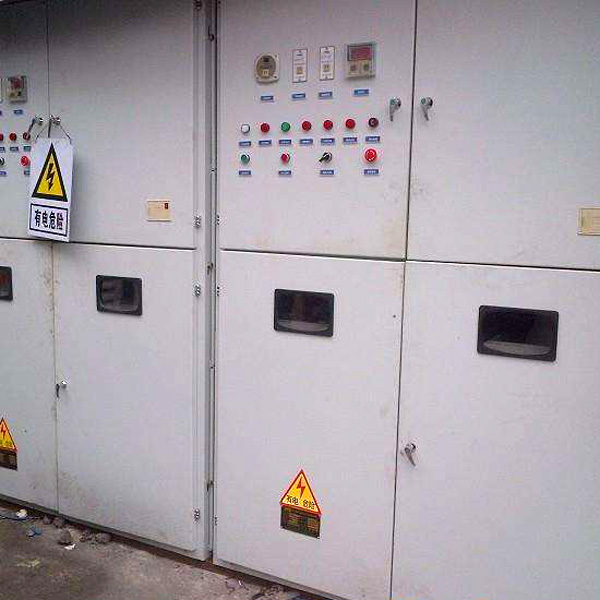

水阻柜是電氣行業的通俗叫法，也稱之為液阻柜，液體電阻啟動柜，水電阻啟動柜。



    　水阻柜是采用特種介質的水溶液作為電阻，在特殊設計的水阻箱中引入極板作電極串入電機定子回路中，電機啟動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻由大到小作無極變化，從而使電機低電流平滑啟動。 電機開關柜合閘的同時水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如液體電阻起動器在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。一般可連續起動3到5次，具有點動功能。



       進相器是一種無功就地補償裝置,它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數,發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益。





進相機引入高壓柜的電流電壓信號，另外還有備妥信號和故障分閘信號。



按斷路器安裝方式可分為移開式(手車式)和固定式 ，按安裝地點可分為戶內和戶外。價格是按專業公司根據您的需求會有比較具體的報價。





襄陽賽克斯電氣，可根據客戶要求提供各類高壓水阻柜，高壓水阻柜結構簡單，安裝方便，性能優越，功損耗小!





工作原理:在繞線電動機的轉子回路中串入特制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勻升速，平穩起動。起動結束，電氣開關短接轉子回路。

運行原理：電機開關柜合閘的同時，水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在水阻柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如水阻柜在的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。

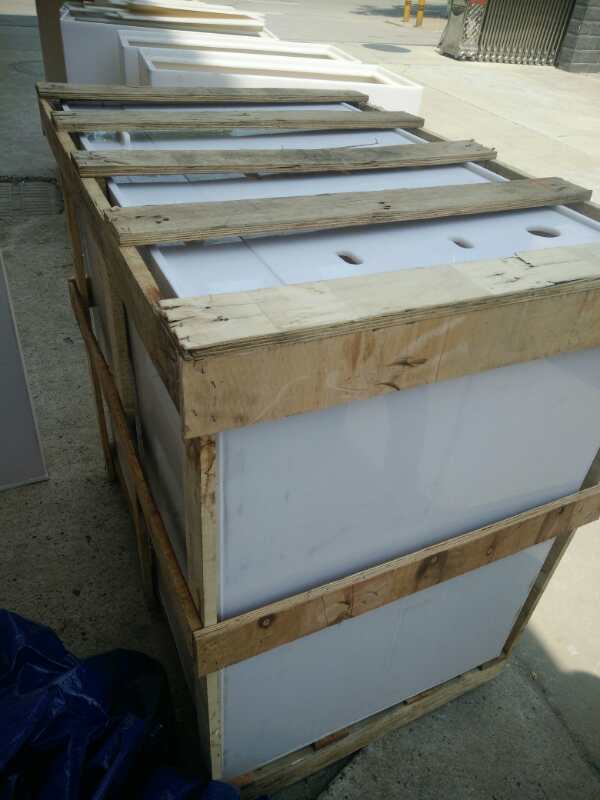

液體電阻起動柜主要由以下幾個部分組成：水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW繞線式交流異步電動機和低壓鼠籠式交流異步電動機的平滑軟起動,與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，最低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來廣泛受到用戶的親賴。



水阻，顧名思義，即水電阻。此技術最早發源于日本，在1985年上半年被引進到中國--湖北締造電氣有限公司，在當今大容量電機上得到廣泛的應用，現階段比較適合中國的國情，因而在國內各大工礦企業大量普及使用。　由于電動機直接起動時，起動電流會達到電機額定電流的7~8倍，一般上一級變壓器的容量都承受不了，特別是大功率的電機，必須加裝起動設備，否則會造成變壓器局部下跳閘。



態軟起動器(俗名叫液阻柜、水阻柜)

液體電阻起動器又稱“液體變阻器”（俗稱“水電阻”）。是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器。液體電阻起動器的基本原理是通過機械傳動裝置使導電液體中兩平行極板的距離逐漸減小直至為零，使串入電機轉子回路中的電阻值平滑減小，從而實現繞線式大中型電動機的重載平滑起動。它克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題。適用于大型設備的電。



可能有以下兩個原因：一個原因是水阻配制時濃度太大，電動機啟動時轉子電流太大，造成轉子燒毀；二是電動機轉子絕緣下降，啟動瞬間造成轉子擊穿。



水阻柜最專業的廠家都集中在湖北，我們單位在2006年時用過湖北締造電氣有限公司的3套水阻柜電機是YKK系列功率是2800KW,10KV，用到現在感覺都還不錯，沒出現過任何問題。



工作原理:在繞線電動機的轉子回路中串入特制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，



0KV單母線分段，應斷電操作。帶電裝卸熔斷器時，應戴防護眼鏡和絕緣手套，必要時使用絕緣夾鉗，并站在絕緣墊上。



水阻柜和液阻啟動柜基本是一樣，水阻是水配導電介質（現在一般用堿的比較多）達到要求的電阻值，液阻既是是導電的液體和上述的一樣都是水配導電介質。



5W多每臺。其中斷路器1W.保護器6000.這是主要的，斷路器有1~20W一臺，所以斷路器選擇不一樣，
