開關柜是電力系統中的重要組成部分，其設計、制造和應用均需嚴格遵循相關標準和規范。在電力系統中，開關柜承擔著對電能進行分配、控制、保護和監測的重要任務。而關于開關柜的高中低壓劃分，是電力系統設計、運行和維護中必須明確的重要概念。

一、開關柜的基本概念

開關柜是一種用于控制、保護和監測電力系統的電氣設備。它通常由斷路器、隔離開關、負荷開關、接地開關、互感器、避雷器、母線、電纜等元件組成，并根據需要配置相應的二次設備和儀表。開關柜廣泛應用于發電廠、變電站、工礦企業、樓宇建筑等場所，是電力系統中不可或缺的組成部分。

二、開關柜的高中低壓劃分

在電力系統中，電壓等級是衡量電能質量的重要指標之一。根據電壓等級的不同，開關柜可以劃分為高壓開關柜、中壓開關柜和低壓開關柜三種類型。

1. 高壓開關柜

高壓開關柜通常用于額定電壓在3.6kV及以上的電力系統中。高壓開關柜的主要功能是實現對高壓電能的分配、控制、保護和監測。其內部配置的斷路器、隔離開關等元件具有較高的耐壓和斷流能力，能夠滿足高壓電力系統的運行需求。此外，高壓開關柜還配置了相應的二次設備和儀表，以實現對電力系統的全面監控和保護。

高壓開關柜的常見類型包括：固定式高壓開關柜、移開式高壓開關柜、環網柜等。其中，固定式高壓開關柜的斷路器、隔離開關等元件固定在柜體內部，適用于對空間要求不高的場所；移開式高壓開關柜的斷路器、隔離開關等元件可以沿軌道移出柜體，便于檢修和維護；環網柜則是一種特殊的高壓開關柜，適用于環網供電系統。


2. 中壓開關柜

中壓開關柜通常用于額定電壓在1kV至36kV之間的電力系統中。中壓開關柜在電力系統中的作用與高壓開關柜類似，但其耐壓和斷流能力相對較低。中壓開關柜的設計和制造需要遵循相關的國家標準和行業規范，以確保其安全可靠地運行。

中壓開關柜的常見類型包括：金屬封閉鎧裝移開式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜等。這些開關柜在結構和功能上各有特點，適用于不同的電力系統和場所。

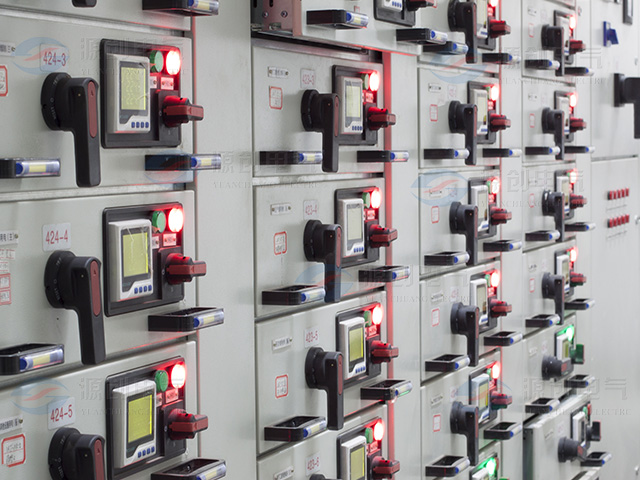

3. 低壓開關柜

低壓開關柜通常用于額定電壓在1kV及以下的電力系統中。低壓開關柜主要用于對低壓電能進行分配、控制、保護和監測。低壓開關柜的設計和制造同樣需要遵循相關的國家標準和行業規范，以確保其安全可靠地運行。

低壓開關柜的常見類型包括：抽出式開關柜、固定式開關柜、混合式開關柜等。這些開關柜在結構和功能上各有特點，適用于不同的低壓電力系統和場所。

三、高中低壓開關柜的選型與應用

在電力系統設計中，正確選擇和應用高中低壓開關柜對于確保電力系統的安全、可靠運行具有重要意義。選型時需要考慮電力系統的電壓等級、容量、運行方式等因素，并綜合比較不同開關柜的性能、價格、維護成本等因素。此外，在開關柜的應用過程中，還需要注意其安裝、調試、運行和維護等方面的要求，以確保其能夠充分發揮作用并延長使用壽命。

總之，高中低壓開關柜是電力系統中不可或缺的組成部分。正確選擇和應用高中低壓開關柜對于確保電力系統的安全、可靠運行具有重要意義。隨著電力技術的不斷發展和進步，開關柜的設計、制造和應用也將不斷向更加安全、可靠、智能化的方向發展。
