農網10KV線路的無功補償一般采用變電站集中補償方式，這種補償方式只對站內主變所需的無功進行了補償，而對10kV線路及線路上的大量配變無功沒有任何補償作用，對于線路無功損耗必須采取就地?zé)o功補償才能真正降低線損。

農網線路較長，負荷分布不均勻，需安裝的補償點較多，如果照搬變電站的無功補償模式，勢必造成投資大，補償效果不明顯，且安裝維護不方便。

如果采用固定地點安裝固定容量的補償方法，雖然投資較少，但由于未加任何保護，在運行條件惡劣的農網中常發生電容器燒毀事故，給電網運行造成安全隱患，其次由于補償容量是固定的，隨著線路負荷的波動極易造成過補或欠補現象，造成無功倒送，不但起不到降低線損的作用，還會造成局部電壓升高，燒毀運行設備。

因此，10KV線路無功補償應自動投切、平滑補償、保護可靠、造價低廉、安裝方便，才能適應農網線路長、補償點多、運行條件惡劣的需要。

10kV多級投切自動補償裝置適用于交流50Hz，6～10kV電力線路及無功消耗集中區(工業園)或工礦企業的無功就地補償，特別適宜無功負荷變化較大或補償容量較大(600kVar以上)的線路。

一、10kV多級投切自動補償裝置結構

10kV多級投切自動補償裝置由兩組及以上真空投切開關多組電容器和限流電抗器及保護用電流、電壓互感器組成，用12型電壓無功綜合控制器控制投切，留有遠方通訊的458數字接口，可同WH-200無功綜合控制聯機，在線實時按潮流進行綜合控制。

同時安裝USB3000系列微機保護單元，每組電容器都有二段過流和零序保護功能，當某組電容器出現故障時，可自動切除該組電容器并閉鎖，不影響整套裝置的正常投切，根據實際情況配置不同規格的電抗器，以限制合閘涌流及高次諧波對電容器的損壞。

二、主要技術參數

1、LBB-1000型自動投切補償裝置

2、電容器投切專用真空負荷開關

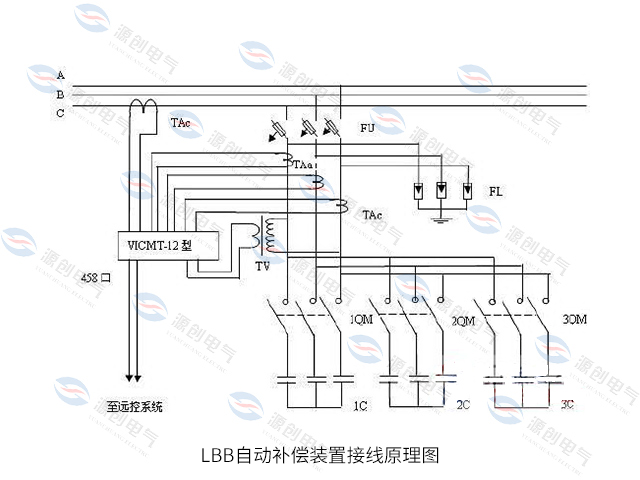

3、接線原理圖

4、LBB-1000型自動補償裝置的特點

多級平穩平滑補償，避免過補及欠補。

該補償裝置按照電力線路的無功需要，分別投入電容器組，可提供一靜兩動、兩動、一靜三動、三動等四種補償方式以及8種容量電容器組合，平穩平滑的按無功需求補償，特別適用于電力線路無功峰谷變化較大或補償容量較大的工礦企業及電力線路。因采用多種投切容量組合，不會出現單級補償造成的過補及欠補現象，平均功率因數可在0.95以上，降損效果顯著。

提高線路的電壓合格率。采用LBB-1000型電壓無功補償智能控制器，在按無功需量自動投切電容器補償無功的同時，綜合考慮線路電壓，保持補償過程中電壓平穩，改善電壓質量。

按邏輯順序投切，避免投切震蕩。由于網絡中大部分為感性負荷，因而當線路停電后，再送電時，線路中未退出運行的感性負荷在電壓變化時，極易在某點同系統的電容器發生并聯諧振，造成系統電壓震蕩，對設備造成損壞。LBB-1000/型自動補償裝置安裝控制震蕩的邏輯順序投切電路，在網內的電容器組，先送電再按時間邏輯投切，避免電壓過渡過程中造成感性和容性負荷的涌流震蕩。

LBB-1000/型自動補償裝置裝有遠傳458數字接口，可同其他遠控調度聯機，實現在線(GPRS)遠方控制。

多重保護保證運行可靠。LBB-1000型自動補償裝置有過流、過壓、欠壓及停電電容器自動退出保護，自動檢測諧波含量等保護方案，對于存在諧波的線路，采取抑流措施，保證投切可靠性和電容器組的運行可靠性;對于有重合閘的線路，LBB-1000型自動補償裝置采取線路停電時快速切除(利用備用電源)，送電后判斷延時恢復投切，避免因電容器未充分放電，重合閘造成的電壓疊加引起電容器爆炸。

三、總結

LBB-1000型高壓無功補償裝置采用箱變型整體結構，易于安裝，維護方便，投資少，降損效果明顯，經濟效益顯著，設備投資回收快，投資回報率高。
