在電機軟啟動裝置中，有價格親民的水阻柜，也有應用范圍廣但價格相對貴一點的固態軟啟動柜，這是因為固態軟啟動柜幾乎可以滿足市面上的所有工況，被稱之為萬能的軟啟動柜，所以在價格上稍微貴了那么一點，下面我們聊聊高壓固態軟啟動柜貴的原因。

高壓固態軟啟動柜，其采用DSP控制技術電力電子技術及多只可控硅串并聯技術對電動機進行全面控制和綜合保護，與其它傳統的起動方法相比較，其特有的智能控制方式，既可以方便準確的設置起動轉矩、起動電流、起動時間、停機時間等參數，又可以與微機、PLC等進行聯網控制。高壓交流電機軟起動器還具有體積小、功耗低、高可靠性、高靈敏度、無觸點、免維護、無環境污染、安裝方便等優點。

就這個把原來要人工操控或者日常監控的動作給集成并智能化了，讓客戶可以傻瓜式操作，所以貴是有貴的理由的。

目前是市場上應用比較普遍的軟啟動柜，軟啟動的主要作用是降低起動電流，使電動機能夠平滑平穩的起動，同時YHGQ高壓固態軟起動柜具有過載，缺相，運行過流等故障保護功能，能有效地避免因電動機起動電流過大給電網帶來的有害沖擊，在有限的電網容量下正常使用大功率電機并延長其使用壽命。

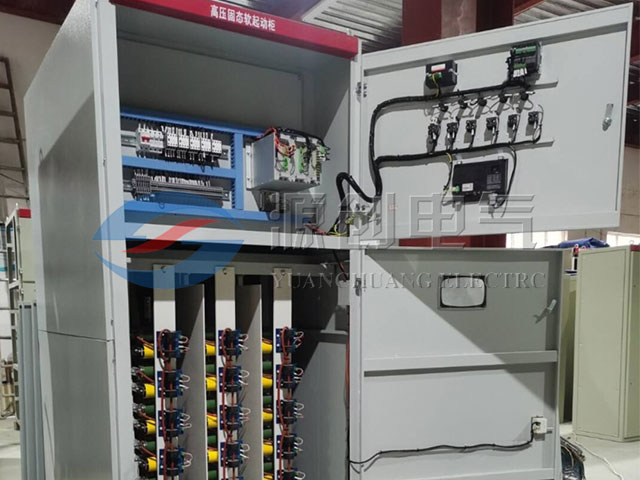

高壓固態軟起動柜采用模塊化設計，這樣對檢修和維護都很方便，軟起裝置與配有真空斷路器的高壓進線柜配套使用，結構采用冷軋鋼板覆鋁鋅板，采用金屬防電磁干擾屏蔽設計，減少外部環境對裝置內部的污染和干擾，高、低壓立絕緣布局合理確保安全，該裝置主要由可控硅組件單元、控制和保護單元、人機顯示單元組成。

1、可控硅組件單元：

主功率單元主要由高壓真空接觸器和SCR可控硅閥組構成，其中高壓真空接觸器分進線接觸器和旁路接觸器，接觸器的電壓和大小根據電機電流和電壓合理選用；進線柜接觸器提供高壓電源進線，可在有故障時迅速斷開電源保護電機，旁路接觸器用作起動完畢后其閉合完成起動，SCR可控硅閥組由可控硅串并聯和RC吸收網絡組成功。

為了達到所有使用電網的峰值電壓要求，可控硅組中每相是用多個SCR（具體數量根據用戶不同電壓等級來決定）串并聯安裝成一組，三組構成本相，允許各相模塊可以便捷地單進行維修和更換，RC吸收網絡負責提供瞬間電壓保護電器，以減少dv/dt沖擊電壓，防止SCR模塊損壞。

2、控制和保護單元：

控制和保護單元采用的數字觸發系統將低壓控制通過光纖連接到高壓、高、低壓光電絕緣隔離保證安全，通過控制可控硅的導通和關閉以實現對交流三相電源進行斬波，改變輸出電壓幅值，從而完成對電機的起動和停車的理想化控制，該單元分為三個部份，包括主要由微處理器組成的主控模塊，由光纖接口，觸發等回路組成的觸發模塊，由電流檢測和電壓主檢測電路，溫度檢測電路等組成采樣模塊。

主控模塊：由微處理器部件組成，采集電壓，電流等信號，根據設定程序和檢測反饋信號完成控制和保護，顯示功能。

觸發模塊：此模塊安裝于可控硅SCR閥組上端，包括光纖隔離接口，觸發電源板、觸發驅動板組成，接收主控模塊的控制命令，信號通過光纖傳輸脈沖信號合理地觸發每組可控硅，保證電壓改變平穩。

采樣模塊：由電流檢測和電壓檢測電路，溫度檢測電路等組成，通過高壓電流互感器，電壓采樣板等檢測各路信號反饋給主控模塊進行分析。

3、人機顯示單元：

主要由觸摸液晶顯示屏組成。可以方便地接收主控模塊信號，實現用戶的參數設置，選擇起動方式，顯示設備的運行狀態，實時起動曲線等，使人機交互更具人性化。

高壓固態軟啟動柜適用范圍：

軟起動裝置適用于額定電壓3-15KV的大中型交流鼠籠式異步、同步電動機的軟起動和停止的控制與保護。YHGQ高壓固態軟起動柜廣泛應用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、水利、電力、環保等多個工業領域，能很好地與電動機拖動設備（如：壓縮機、水泵、風機、皮帶機、粉碎機、攪拌機等設備配套使用。

高壓固態軟啟動柜時一般要注意以下幾個問題：

1、控制電源的問題

通常在簽訂技術協議時，由于未對控制電源為交流還是直流以及控制電源是否需要雙電源做明確的的要求，到達現場的設備均為單電源380V交流操作，380V交流電源一般取低壓配電柜。

當變壓器的高壓配電柜以及低壓配電柜出現問題時，高壓固態軟啟動柜的控制回路失電，無法進行觸發控制，柜體就不能進行工作。

如果控制電源為直流220V電源，相對來說，高壓固態軟啟動柜的控制回路失電的情況就大大減少。

先將直流220V電源有直流屏供電，直流電源系統包括全密封鉛酸維護電池和帶有微機自動控制的高頻開關充電模塊以及微機型智能單元，而且直流屏的供電為兩路380V交流電壓并取自不同電源點，相對交流電源來說更加安全可靠。

所以建議柜體的控制電源明確為直流電源。

2、控制方式的問題

高壓固態軟啟動柜一拖二控制方式，容易造成兩臺電機不能同時啟動，兩者啟動時間間隔為15分鐘。

這樣就迫使柜體必須增加一個選擇開關，一檔為1#電機，另一檔為2#，如果簽訂技術協議時，采購方?jīng)]有明確選擇開關的安裝位置，則一般情況供貨方將再次安裝在啟動柜面板上，那么將會造成實際操作過程的繁瑣。

操作人員先要到安裝軟啟動柜的地方把選擇開關打到想啟動的電機檔位上，再到現場進行電機的啟動，相隔15分鐘后，要啟動另一臺電機，又要到軟起室把開關打到另一檔，方可到現場啟動另一臺電機，然而軟啟動室通常都是關閉情況，所以我們建議選擇開關安裝在現場，以便操作。

3、柜體的二次控制部分的問題

高壓固態軟啟動一拖一方式控制時，轉換開關也應安裝在現場操作柱上，很多人認為只要在現場操作柱上安裝上啟動停按鈕，轉換開關還有啟停指示燈就可以了，而忽視了緊急停車這個問題。

實際上高壓固態軟啟動本身帶有軟停車的功能，通過軟停按鈕，電機平滑的停車，對電機的沖擊會影響很小。但是如果人員正好在機旁，而電機發生故障，保護還未動作時，電機必須要馬上停車。

此時為了保護設備的安全，只有采取緊急停車，那么我們可以從軟啟動本體上把緊急停車按鈕引至現場，并使軟啟動和高壓開關柜聯鎖，當發生故障時，按下緊急停車按鈕，使開關柜和軟啟動柜同時斷電，確保電機時間內停止運。
