水電阻起動柜結構組成及啟動時應當具備的條件

發布時間：2021-06-29

瀏覽量：0

發布人：未知

分享到

水電阻起動柜結構組成及啟動時應當具備的條件介紹

水電阻起動柜工作原理

水阻起動柜由液阻裝置和電控柜組成。液阻裝置包括電液箱、導電液體、動電極板、靜電極板、機械傳動機構、液位探測元件、溫度傳感器和限位開關等。電控制柜由控制盤、操作面板和電阻切除機構（真空斷路器）組成。液阻裝置的三相電阻由相互絕緣的3個絕緣箱體構成，每個箱體內部分別盛有電阻液以及一組動、靜導電極板。動極板組通過柜體上部的傳動機構及控制系統控制運行，主電機啟動開始時，動、靜兩極板間距離大。

主電動機合閘及液體電阻裝置啟動時具備3個條件：（1）電液箱中導電液體的液位應處于正常位置；（2）液體電阻啟動器的傳動機構應處于上限位（啟動位）；（3）用于轉子短接的真空斷路器2QF處于斷開狀態。只有這3個條件同時滿足，液位開關才會有輸出，主電動機及液體電阻允許啟動。

當滿足啟動條件時，手動合上隔離開關1QS, 由PLC發出電機工作柜中真空斷路器1 QF合閘指令，主電機定子回路中串接液態電阻開始啟動，通過機械傳動裝置使極板之間的相對距離逐漸縮小，改變兩平行極板間液態電阻值的大小，均勻地提高電機端電壓，電流逐漸增大。電機轉速隨著電阻值的平滑減少而升高，當勵磁柜中的檢測裝置檢測到電機轉速達到額定轉速的85%時，PLC發出星點柜中的斷路器2QF合閘信號，將電動機星點短接電機繼續加速，當達到電機亞同步轉速時，勵磁裝置柜投入勵磁，牽引電機同步運行。啟動完成后，液體電阻啟動柜的傳動機構自動復位。

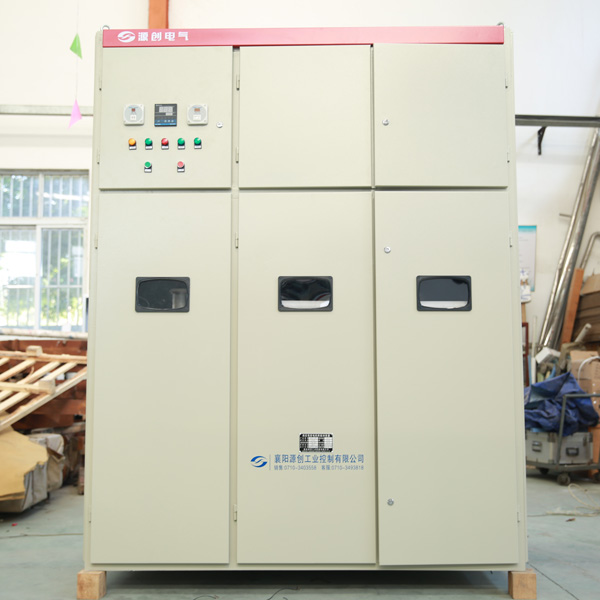

水電阻起動柜

湖北襄陽源創工業控制有限公司是從事工業電氣控制設備和計算機工業控制系統開發、設計、生產的高新技術企業，公司已通過ISO9001:2000質量體系認證，是湖北省高新技術企業和守合同重信用單位，產品領域涵蓋輸配電設備、大功率電機液阻起動柜、補償柜等。

公司產品廣泛應用于冶金、機械、石化、電力、建材、礦山、造紙、印刷等行業的機械設備上。產品被國內所有省、市、自治區的一千余家企業采用，深受廣大用戶的好評與信賴。

公司主營產品：開關柜（高、低壓開關柜）

起動柜（電機液體電阻起動柜、固態軟起動柜、變頻調速裝置）

補償柜（靜止式進相器、高低壓電容補償裝置）
