水阻柜的工作原理：

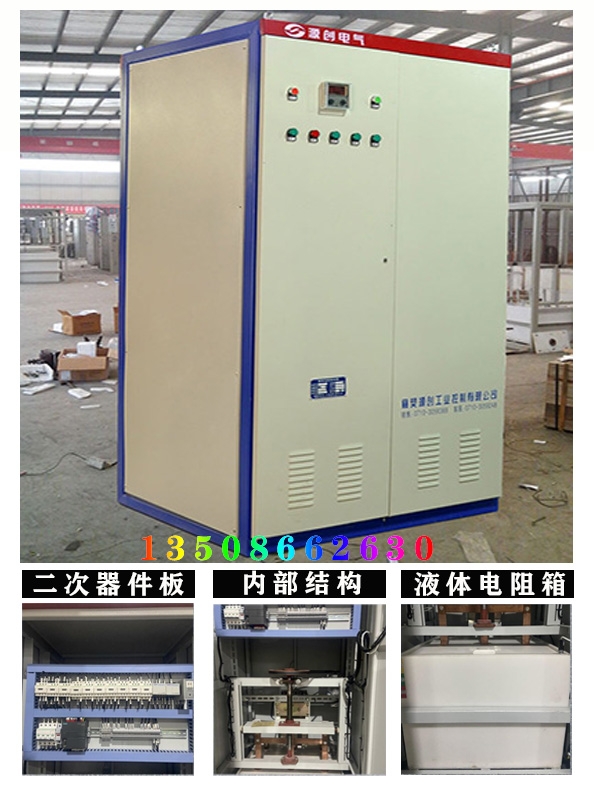

水阻柜的阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上的端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。水阻柜是由水電阻部分、極板傳動部分、電氣控制部分三大部分組成的。
1、水電阻部分：水是水電阻主體，既然是水電阻，它就要通電，且水是液體，要想做成電阻，就必須要容器，而且這個容器要絕緣，不然水阻通電，豈不漏電？水電阻承載的容器就是水箱，水阻柜的水箱是采用高分子聚合材料制作而成。光有水箱還不行，電阻都有引腳，連接電路的，水電阻也用，那就是極板，水電阻的極板是由紫銅板加工而成。為了滿足電動機起動初始電阻值的需要，要調制適當?shù)碾娮瑁捎谒畬?dǎo)電性能差，需要加入電解質，在電場中形成帶電離子，這種電解質我們成為電解粉，我公司電解粉型號為MEP-3H,MEP-3H型電解粉具有純度高，易溶于水，腐蝕性小等優點。
2、極板傳動部分：為了解決電阻無極減小變化的問題，將水電阻的極板設計成可以移動調節極板間距的結構，由伺服電機帶動絲桿傳動，將一極板設計成可以上下移動的極板稱為動極板，不能移動的稱為定極板，通過絲桿的旋轉運動經過極板活動框架結構轉換成極板的上下運動，就這樣達到水電阻無極變化的目的。
3、電氣控制部分：極板的伺服電機需要控制，要用正反轉控制電路；調節電機起動時間，需要時間邏輯控制電路，與其它設備聯鎖，需要聯鎖電路；極板上下運動，需要限制，有初限位和末限位行程開關加入了電機正反轉控制電路，為了極板運動可靠，設計了初限位保護、末限位保護行程開關作為后備行程保護；對于伺服電機裝有熱繼電器作為過載保護；水電阻主要成分是水，水溫度低容易結冰，溫度高容易出現大量水蒸氣，這兩種情況都不利于水電阻的正常工作，因此配置了溫度檢測儀表進行控制；水電阻的水在運行過程中會自然蒸發，水位下降，動極板容易露出水面，因此需要液位檢測開關；水電阻在電機起動完成后需要旁路開關(短接開關），來結束水電阻的任務；為了防止起動失敗，還必須有起動超時保護；這些功能是水阻柜的基本功能。
1、真空斷路器作用：操縱和維護髙壓電器設備
2、電壓互感器作用：把高工作電壓按占比關聯轉換成100V或更低等級的規范再次工作電壓，供維護、計量檢定、儀表盤設備應用。
3、電壓互感器作用：把標值很大的一回電流量根據必須的變比變換為標值較小的再次電流量（5A、1A），用于開展維護、精確測量、計量檢定等主要用途。
4、接地裝置刀開關作用：做為維修時確保生命安全，用以接地裝置的這種機械設備地設備。
5、隔離開關作用：用以隔離電源，將髙壓維修機器設備與感應起電機器設備斷掉，使期間有一個顯著可看到的斷掉點。
6、氧化鋅避雷器作用：用于維護供電系統中各種各樣電器設備免遭雷擊過壓、實際操作過壓、直流暫態過壓沖擊性而毀壞的這種電氣設備。
7、帶電顯示器作用：立即安裝在房間內電器設備上，形象化顯示信息出電器設備是不是含有運作工作電壓的警示性保險裝置
8、綜保作用：為路線、電容、電機等不一樣控制回路出示維護，是集精確測量、操縱、維護、通信為一體化的大數字微機保護裝置。
9、電力工程汽車?yán)^電器作用：依據工作電壓、電流量等物理量的轉變來接入或斷開電源電路，起維護和操縱功效。
10、液阻啟動柜綜合性測控設備作用：一回控制回路仿真模擬圖及電源開關情況標示，髙壓感應起電顯示信息，全自動溫度濕度操縱，電主要參數精確測量及通信插口，集實際操作、顯示信息于一體化。
11、溫濕度控制器作用：用以中髙壓液阻啟動柜等機器設備內部溫度和環境濕度的調整操縱，避免因超低溫、高溫導致的機械故障及其返潮或冷凝水造成的爬電、閃絡安全事故的產生。
12、綜合性測量儀表作用：綜合性檢驗電力網電流量、工作電壓、輸出功率等電力工程主要參數，電磁能統計分析，并對電力網電能質量開展追蹤剖析。
13、電壓互感器過電壓保護設備作用：關鍵對于髙壓電壓互感器的再次側繞阻開展維護，避免再次側引路造成高工作電壓毀壞各再次元器件。

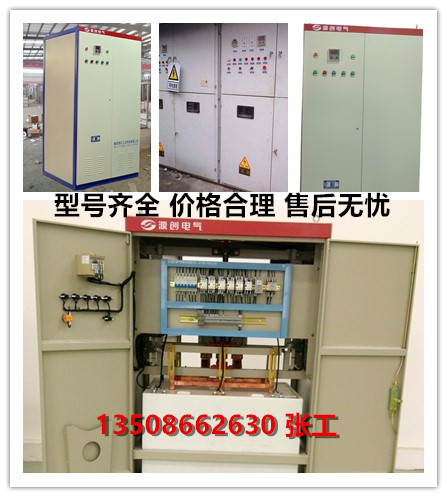

襄陽源創工業控制有限公司的產品（繞線電機軟啟動柜，籠型電機軟啟動柜，高壓固態軟啟動柜，水阻柜，液阻柜）無論是從質量上還是售后服務上，都是值得廣大消費者所信賴的，源創公司擁有多項技術專利，且榮獲了高新技術企業，多次被評為守合同重信用企業，與源創合作，更放心！咨詢熱線：13508662630張工，微信同號！
